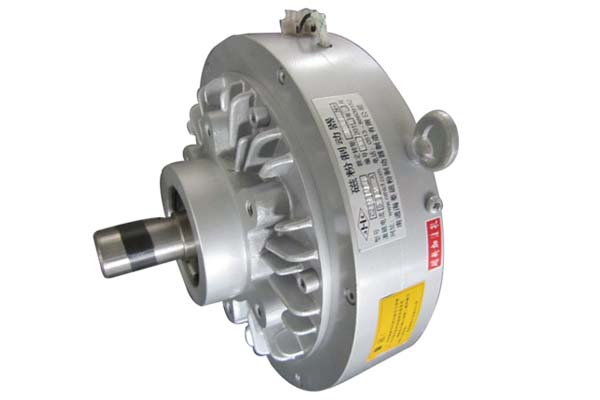

單出軸法蘭式磁粉制動器（CZF型）

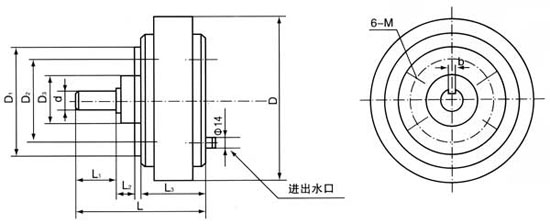

規格型號	額定轉矩Nm	額定電流A	滑差功率Kw	磁粉用量g	冷卻方式	外形尺寸		軸聯接尺寸			法蘭式聯接尺寸
						D	L	d(h)	b	L1	L2	D3(g)	D2	D1	M
CZF-0.2	2	0.5	0.05	10	自然	100	105	9	消扁	19	5	44	50	75	4
CZF-0.6	6	0.8	0.13	15	自然	125	120	12	4	20	16	42	65	80	6
CZF-1.2	12	1	0.24	35	自然	152	126	15	5	30	20	50	65	80	6
CZF-2.5B	25	0.8	0.45	50	雙側散熱筋	185	150	20	6	38	25	62	78	95	6
CZF-2.5	25	1.5	0.36	60	雙側散熱筋	190	162	20	6	40	20	62	78	92	6
CZF-5	50	0.8	0.5	60	雙側散熱筋	200	185	25	6	55	22	74	100	132	6
CZF-10B	100	1.3	1.8	130	雙側散熱筋	255	188	30	8	50	31	100	140	165	10
CZF-10	100	1.2	3	120	定子水冷雙側散熱筋	180	230	28	8	55	36	100	140	165	10
CZF-20	200	2.5	5	180	定子水冷雙側散熱筋	310	245	35	10	60	35	110	150	175	10
CZF-30	300	2.0	6	300	定子水冷	380	315	45	14	70	36	130	200	230	12
CZF-40	400	2.2	7	380	定子水冷	380	315	45	14	70	36	130	200	230	12
CZF-50	500	2.5	10	400	單雙水冷	400	410	60	18	100	40	150	220	260	12
CZF-63	630	2.5	12	500	單雙水冷	400	410	60	18	100	40	150	220	260	12
CZF-100	1000	2.5	18	1000	單雙水冷	480	490	60	18	100	20	185	343	385	12
CZF-200	2000	3	30	1800	單雙水冷	570	545	75	20	110	33	200	433	480	12
CZF-500	5000	3	45	4200	單雙水冷	776	665	90	25	140	30	250	586	640	12

單出軸法蘭式磁粉制動器的工作原理

        磁粉制動器原理圖（以柱形轉子、外殼靜止、伸出軸、自然冷卻型產品為例）。嵌裝著線圈的部分為磁軛，主動轉子和被動轉子之間用軸承隔離，在主動轉子的內外之間形成了兩個同心的圓柱形空隙，外面為空氣隙，內面為工作隙。在工作隙中，加入導磁率高、耐熱性好的磁粉。當主動構件回轉而線圈選用的目的。

        選用不通電勵磁時，工作隙中的磁粉由于離心力作用被壓附在主動轉子的內壁上，主、從動轉子之間沒有力的相互作用，也就沒有轉矩的傳遞，被動轉子與主動構件處于完全脫離狀態，即"離"。當勵磁線圈通電時，沿著磁軛---主動轉子---磁粉---從動轉子---磁粉---主動轉子---磁軛產生工作磁通，在磁通的作用下，磁粉沿磁通方向呈鏈狀連接起來，稱磁粉鏈。此時磁粉鏈與工作面之間產生摩擦力，磁粉與磁粉之間產生抗剪力，磁粉鏈把兩個回轉體連接在一起傳遞轉矩，即"合"。磁粉鏈的接合力的大小由磁軛勵磁后的磁場強度所決定。

單出軸法蘭式磁粉制動器的特點

        單出軸法蘭式磁粉制動器采用可靠的原材料，非磁飽和型結構和合理的磁路設計，產品體積小，轉矩大、響應時間短、線性范圍寬、轉矩回差小，并選用球形合金磁粉，耐磨損，耐老化。加之設計合理的散熱結構，更使得產品熱容量大、使用壽命長、允許在嚴酷的連續滑差狀態下長期運轉、可靠性高。成套性強：可配套手動張力控制器；電腦型恒張力控制器；數字式智能張力控制器等電控裝置，滿足其各種用途控制需要。

磁粉制動器使用注意事項

1. 注意濕氣。磁粉受潮的話，性能會變得不穩定，所以要特別小心，不要讓油或水分侵入內部。特別是安裝于齒輪箱時，油分會透過軸部侵入內部，所以要用薄膜完全封住。
2. 請注意表面溫度。連續運轉所造成的表面Zui高溫度為運轉時90度以下，超過該數值時，耐久性會大為降低。請務必以上述界限溫度為標準，使用時務必保持在所容許的滑動工作率之內。
